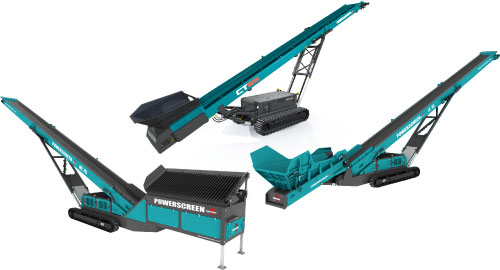

コンベアシリーズ

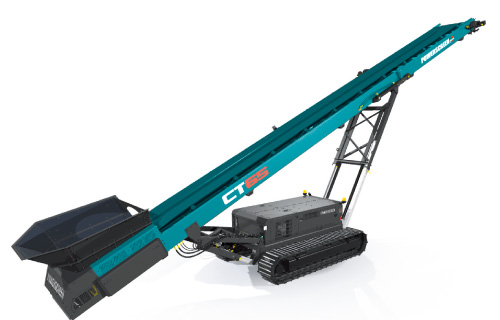

・CT65
・CT80
・CT100
特長
- 作業を効率的に“つなぐ”自走式コンベア
- 他の機器との連結、製品の貯留
使用用途
- 製品の大量貯留
- 選別機やクラッシャーなど、他の機械との連結
スペック
型式 | CT65 | CT80 | CT100 |
---|---|---|---|
コンベアー機長 | 20,000 mm | 23,500 mm | 30,000 mm |
ベルト巾 | 1,050 mm | 1,050 mm | 1,050 mm |
排出高さ(20°角度) | 7,350 mm | 9,330 mm | 11,970 mm |
コンベア角度 | 0~28° | 0~28° | 0~28° |
ホッパー容量 | 0.6 m3 | 0.6 m3 | 0.6 m3 |
コンベア速度 | ~137 m/min | ~137 m/min | ~185 m/min |
ベルト速度 | 可変速 | 可変速 | 可変速 |
動力装置 | |||
エンジン | ドイツ | ドイツ | CAT |
定格出力 | 41 kW | 41 kW | 82 kW |
燃料タンク容量 | 200 L | 200 L | 230 L |
作業油タンク容量 | 220 L | 220 L | 220 L |
機械外形寸法及び重量 | |||
稼働時 全長 | 19,000 mm | 21,400 mm | 28,500 mm |
全幅 | 2,260 mm | 2,260 mm | 2,800 mm |
全高 | 7,350 mm | 9,330 mm | 11,970 mm |
輸送時 全長 | 11,300 mm | 11,900 mm | 11,915 mm |
全幅 | 2,260 mm | 2,260 mm | 2,840 mm |
全高 | 2,540 mm | 2,540 mm | 3,400 mm |
重量 | 13.8 トン | 16.8 トン | 24.0 トン |

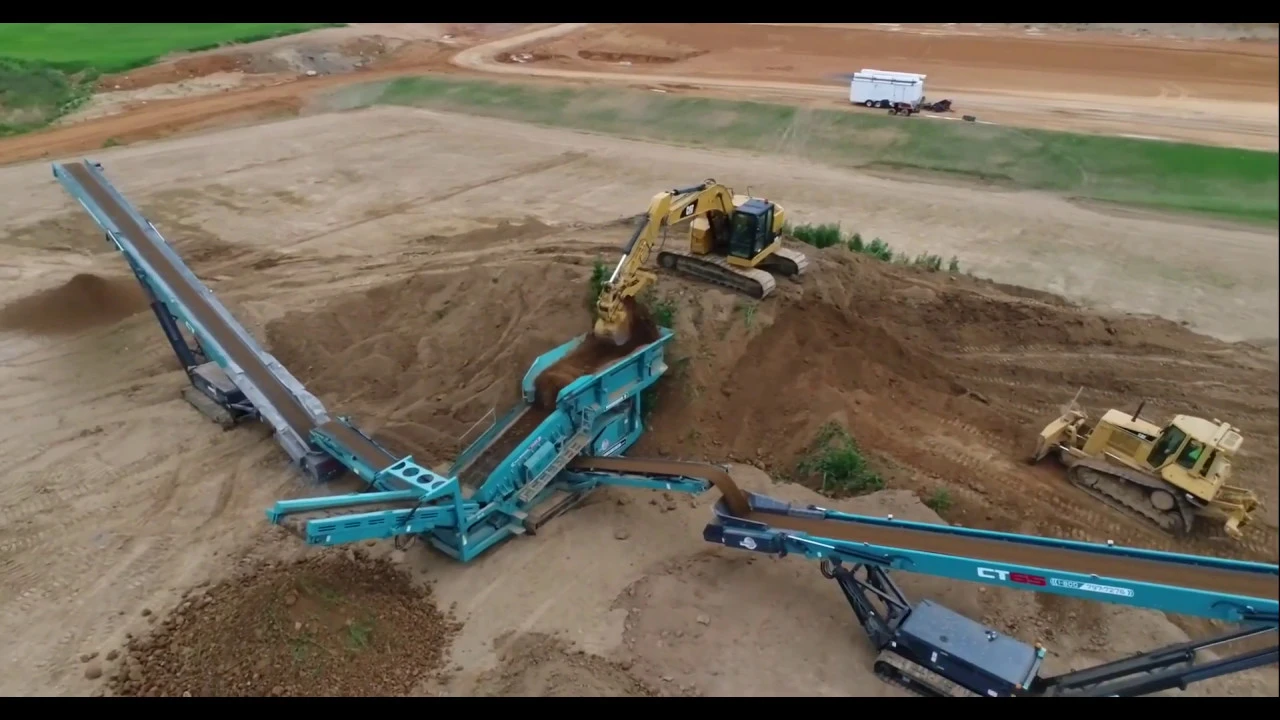

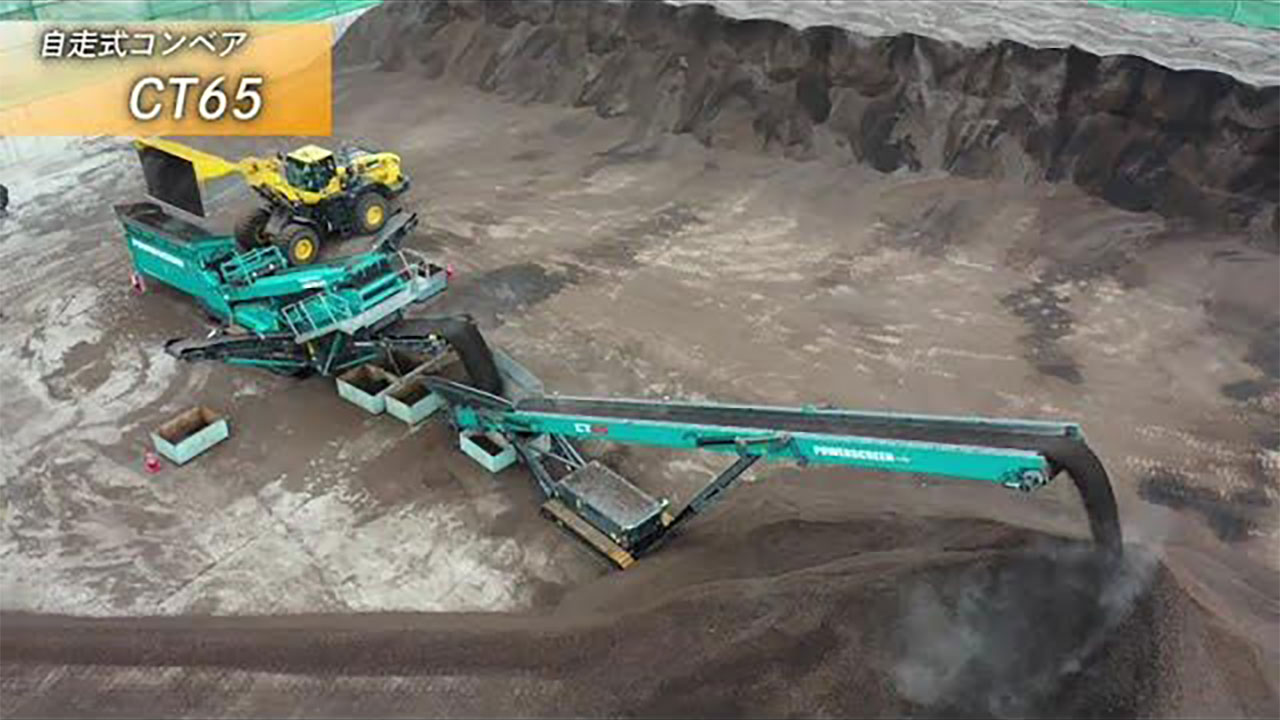

コンベアCT65 動画
コンベアCT65 動画

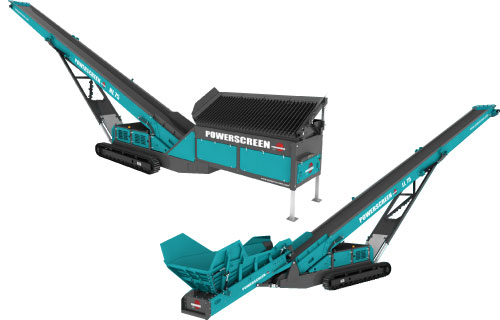

・LL75(フィーダーコンベア付)
・HL75(フィーダーコンベア付)
特長
- ホイールローダによる大量投入に対応
- 使用環境・原料に応じて最適な投入口スタイルを選択可
使用用途
- 製品の大量貯留
- 選別機やクラッシャーなど、他の機械との連結
スペック
型式 | LL75 | HL75 ホッパータイプ |
HL75 チッピング グリッドタイプ |
HL75 振動 グリッドタイプ |
---|---|---|---|---|
コンベアー機長 | 22,600 mm | 22,600 mm | 22,600 mm | 22,600 mm |
ベルト巾 | 1,200 mm | 1,200 mm | 1,200 mm | 1,200 mm |
排出高さ(20°角度) | 10,000 mm | 10,100 mm | 10,100 mm | 10,100 mm |
コンベア角度 | 0~24° | 0~24° | 0~24° | 0~24° |
ホッパー容量 | 7.0 m3 | 7.0 m3 | 7.0 m3 | 7.0 m3 |
コンベア速度 | 95~105 m/min | 95~105 m/min | 95~105 m/min | 95~105 m/min |
動力装置 | ||||
エンジン | CAT | CAT | CAT | CAT |
定格出力 | 82 kW | 82 kW | 82 kW | 82 kW |
燃料タンク容量 | 325 L | 325 L | 325 L | 325 L |
作業油タンク容量 | 564 L | 564 L | 564 L | 564 L |
機械外形寸法及び重量 | ||||
稼働時 全長 | 25,900 mm | 26,300 mm | 26,300 mm | 26,300 mm |
全幅 | 2,800 mm | 2,750 mm | 2,750 mm | 2,750 mm |
全高 | 10,000 mm | 10,100 mm | 10,100 mm | 10,100 mm |
輸送時 全長 | 19,600 mm | 19,380 mm | 19,500 mm | 19,380 mm |
全幅 | 2,750 mm | 2,750 mm | 2,750 mm | 2,750 mm |
全高 | 3,000 mm | 3,070 mm | 3,240 mm | 3,390 mm |
重量 | 23.5 トン | 23.5 トン | 25.3 トン | 29.0 トン |
※燃料消費量は目安の数値です。

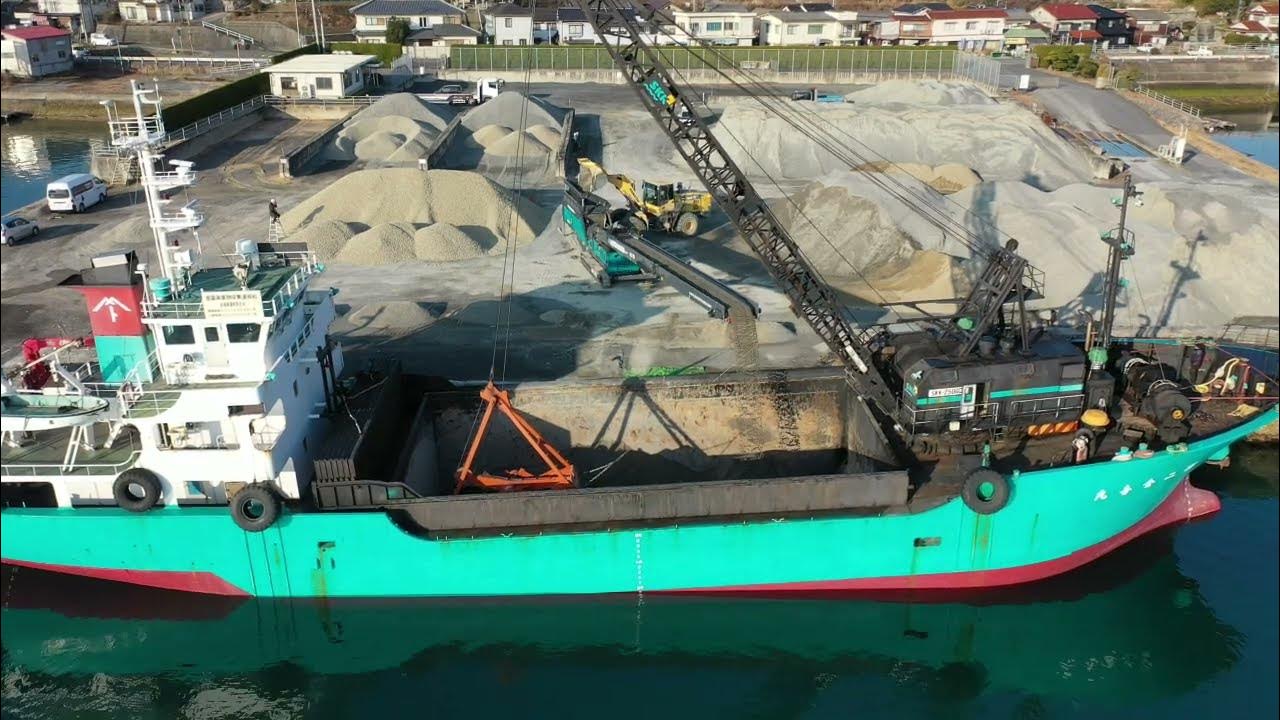

HL75 動画
