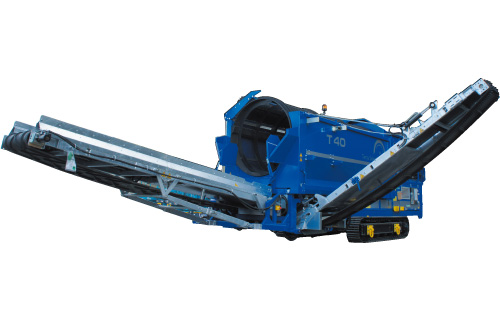

トロンメルシリーズ
・テラセレクトT40(トラック/ホイール)
・テラセレクトT50(トラック/ホイール)
・テラセレクトT60(トラック)
特長
- 回転式スクリーンにより、原料を「攪拌」→「剥離」→「選別」します。
- 3次元的に連続して選別するため、高精度に選別できます。
使用用途
- 混合廃棄物、産業廃棄物の前処理選別。
- 建設残土、コンクリートガラの選別。
- 廃木材の選別。
- シュレッダーダスト、コンポストの選別。
スペック
型式 | テラセレクトT40 | テラセレクトT50 | テラセレクトT60 | |||
---|---|---|---|---|---|---|
タイプ | トラック式 | ホイール式 | トラック式 | ホイール式 | ホイール式 | |
ホッパー | ||||||
ホッパー容量 | 3.4 m3 | 3.4 m3 | 5.0 m3 | 5.0 m3 | 6.0 m3 | |
スクリーン | 19 m3 | 19 m3 | 25 m3 | 25 m3 | 33 m3 | |
ドラムサイズ | 径1,600 mm × 長さ4,200 mm |
径1,600 mm × 長さ4,200 mm |
径2,000 mm × 長さ4,500 mm |
径2,000 mm × 長さ4,500 mm |
径2,200 mm × 長さ5,500 mm |
|
コンベア | ||||||
ファイン コンベア長さ |
3,400 mm | 3,400 mm | 7,200 mm | 7,200 mm | 7,200 mm | |
ファイン コンベアベルト幅 |
800 mm | 800 mm | 1,000 mm | 1,000 mm | 1,000 mm | |
オーバー コンベア長さ |
3,400 mm | 3,400 mm | 4,900 mm | 4,900 mm | 4,900 mm | |
オーバー コンベアベルト幅 |
800 mm | 800 mm | 1,000 mm | 1,000 mm | 1,000 mm | |
フィーダー コンベアベルト幅 |
1,000 mm | 1,000 mm | 1,200 mm | 1,200 mm | 1,200 mm | |
エンジン | ||||||
定格出力 | 55 kw | 55 kw | 55 kw | 55 kw | 75 kw | |
寸法 | ||||||
稼働時 全長 | 11,740 mm | 11,860 mm | 14,200 mm | 14,100 mm | 15,230 mm | |
全幅 | 5,780 mm | 4,950 mm | 7,000 mm | 6,140 mm | 6,200 mm | |
全高 | 3,300 mm | 4,000 mm | 3,680 mm | 4,000 mm | 4,000 mm | |
輸送時 全長 | 8,550 mm | 9,800 mm | 9,600 mm | 11,000 mm | 12,000 mm | |
全幅 | 2,590 mm | 2,550 mm | 2,550 mm | 2,550 mm | 2,550 mm | |
全高 | 3,350 mm | 4,000 mm | 3,500 mm | 4,000 mm | 4,000 mm | |
重量 | 15 トン | 12 トン | 18 トン | 16 トン | 19 トン |
※本仕様は改良のため予告なく変更することがあります。

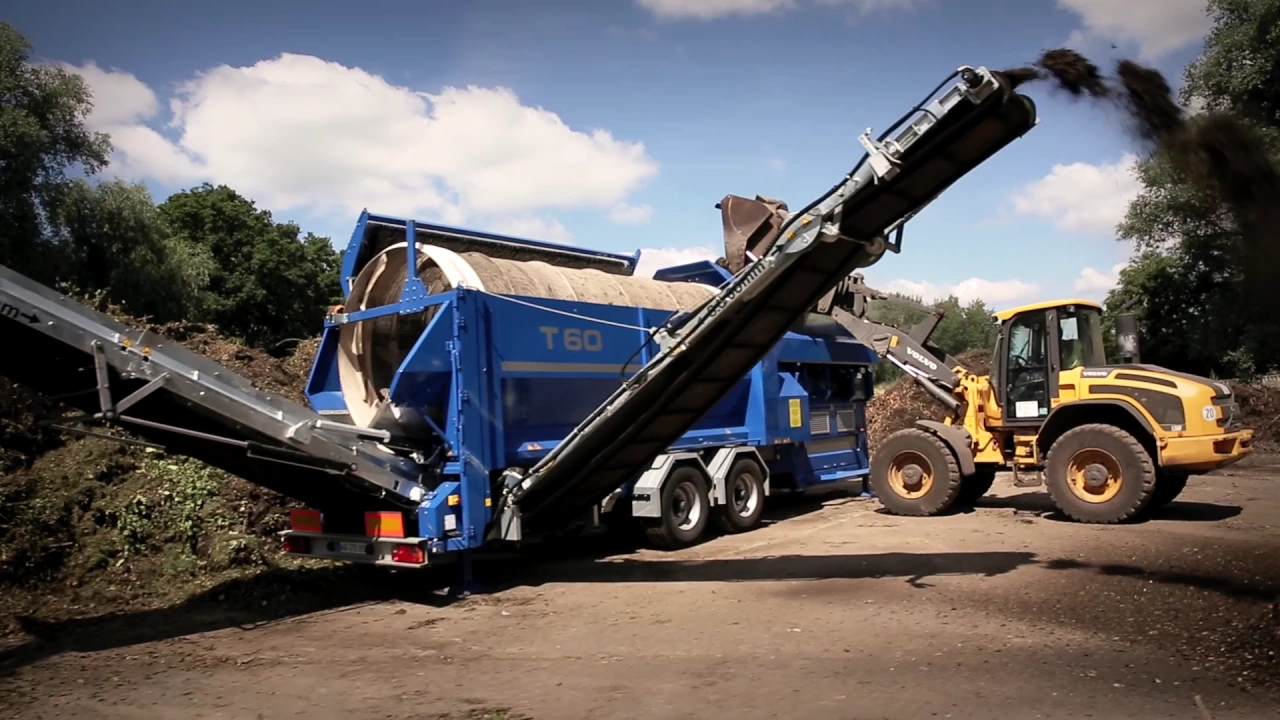

テラセレクトT60 動画

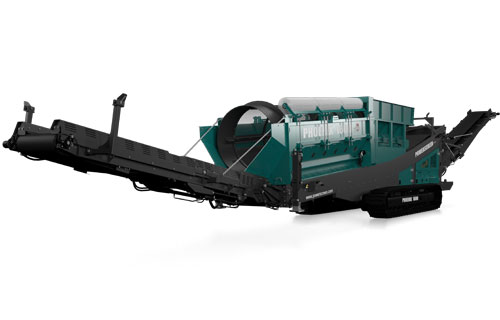

フェニックスシリーズ
・フェニックス1600ホイール
・フェニックス1600トラック
・フェニックス2100ホイール
・フェニックス3300ホイール
特長
- 回転式スクリーンにより、原料を「攪拌」→「剥離」→「選別」します。
- 3次元的に連続して選別するため、高精度に選別できます。
使用用途
- 混合廃棄物、産業廃棄物の前処理選別。
- 建設残土、コンクリートガラの選別。
- 廃木材の選別。
- シュレッダーダスト、コンポストの選別。
スペック
型式 | 単位 | フェニックス | |||
---|---|---|---|---|---|
タイプ | 1600ホイール | 1600トラック | 2100ホイール | 3300ホイール | |
ホッパー | |||||
容量 | m3 | 4.3 | 4.3 | 5.6 | 7.8 |
投入高さ | m | 2.99 | 3.26 | 3.66 | 3.85 |
長さ | m | 3.7 | 3.7 | 4.3 | 4.6 |
幅 | m | 1.39 | 1.39 | 1.38 | 2.12 |
スクリーン | |||||
トロンメル長さ | m | 4.9 | 4.9 | 6.45 | 9.31 |
直径 | m | 1.54 | 1.54 | 1.94 | 2.32 |
スクリーン有効面積 | m2 | 19 | 19 | 29 | 52 |
コンベア | |||||
フィーダーコンベア幅 | mm | 900 | 900 | 1050 | 1500 |
ファインコンベア旋回域 | ° | 180°スイング | 180°スイング | 180°スイング | 180°スイング |
長さ | m | 8.7 | 8.7 | 8.7 | 8.9 |
幅 | mm | 800 | 800 | 900 | 1200 |
高さ | m | 5.87(30°) | 5.65(30°) | 5.67(28°) | 5.89(28°) |
コレクトコンベア長さ | m | 11.9 | 11.4 | 13.0 | 16.2 |
幅 | mm | 1200 | 1200 | 1200 | 1500 |
オーバーコンベア長さ | m | 5.7 | 5.4 | 5.95 | 7.43 |
幅 | mm | 800 | 800 | 1050 | 1200 |
高さ | m | 3.48(30°) | 3.59(30°) | 3.7(28°) | 4.16(28°) |
エンジン | |||||
出力 | kw | 82 | 82 | 129 | 129 |
燃費 | L/時 | 8~13 | 8~13 | 8~15 | 12~22 |
燃料タンク容量 | L | 327 | 327 | 610 | 610 |
寸 法 | |||||
稼働時 長さ | m | 27.2 | 26.3 | 27.6 | 32.3 |
幅 | m | 2.7-16.8 | 2.6-16.8 | 2.6-15.9 | 3.0-15.8 |
高さ | m | 5.87 | 5.65 | 5.67 | 5.89 |
輸送時 長さ | m | 16.9 | 16.1 | 17.9 | 21.1 |
幅 | m | 2.7 | 2.6 | 2.6 | 3 |
高さ | m | 4.0 | 3.4 | 4 | 4.1 |
重量 | kg | 18,000 | 20,100 | 27,500 | 37,500 |
※燃料消費量は目安の数値です。
※本仕様は改良のため予告なく変更することがあります。
