タイタン・ウォーリアシリーズ
・タイタン600トラック
・ウォーリア800トラック
・ウォーリア1200トラック
・ウォーリア1400Xトラック
・ウォーリア1800トラック
・ウォーリア2100トラック
・ウォーリア2100SPALEC
特長

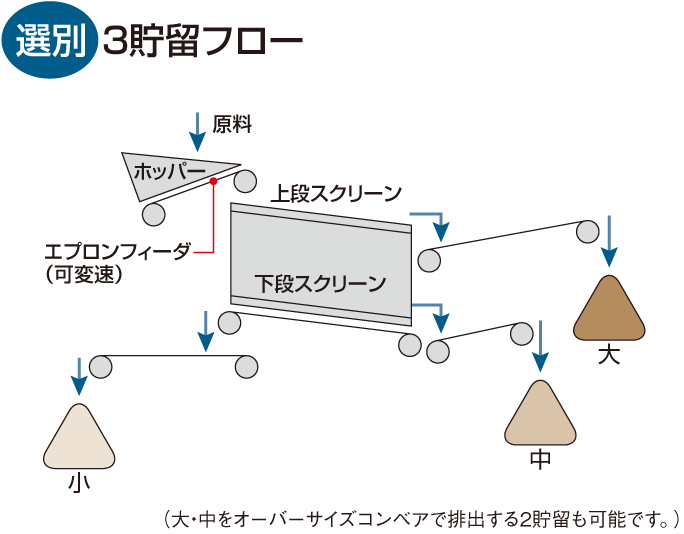

- 大塊の原料が投入できる3選別スクリーン。
- 原料をスクリーンへ定量供給、高い選別精度と処理能力を実現
- 処理原料に応じてスクリーンを選択できます。
使用用途
- 建設残土、自然石の選別。
- 表土、ズリの選別。
- 蛇カゴ石の採取。
- 鉄鉱石、コークスの選別。
スペック
| 型式 | タイタン 600トラック |
ウォーリア 800トラック |
ウォーリア 1200トラック |
ウォーリア 1400Xトラック |
|---|---|---|---|---|
| タイプ | 自走式 | 自走式 | 自走式 | 自走式 |
| 最大投入塊寸法 | 300 mm × 300 mm | 400 mm × 400 mm | 400 mm × 400 mm | 500 mm × 500 mm |
| 走行速度 | 1.8 km/h | 1.3 km/h | 1.5 km/h | 2.0 km/h |
| ホッパーサイズ （長さ × 幅） |
3.32 m × 1.84 m | 4 m × 2.4 m | 3.4 m × 2.12 m | 4.6 m × 2.58 m |
| 容量 | 3 m3 | 3.1 m3 | 5.0 m3 | 7.0 m3 |
| スクリーン形式 | ||||
| サイズ（長さ × 幅） | 1.17 m × 2.49 m （2段） |
1.2 m × 2.7 m （2段） |
1.17 m × 3.6 m （2段） |
1.5 m × 3.6 m （2段） |
| 上網 ボッファーデッキ 目開き |
100 mm （先端開き） |
100 mm （先端開き） |
100 mm （先端開き） |
100 mm （先端開き） |
| 下網 織網 標準網 | 40 mm | 40 mm | 40 mm | 40 mm |
| 傾斜角 | 14° | 14° | 14°から18° | 13°から19° |
| シュー幅 | 300 mm | 400 mm | 300 mm | 400 mm |
| クローラ長さ （芯々距離） |
2,190 mm | 2,490 mm | 3,430 mm | 2,960 mm |
| フィーダーコンベア幅 | 1,000 mm （ベルト） |
1,050 mm （ベルト） |
1,000 mm （ベルト） |
1,300 mm （エプロン） |
| オーバーサイズ コンベア ベルト幅 |
1,000 mm | 1,050 mm | 1,000 mm | 1,200 mm |
| オーバーサイズ コンベア 排出口高さ |
2,700 mm | 3,000 mm | 2,800 mm | 3,900 mm |
| ミドルコンベア ベルト幅 |
650 mm | 650 mm | 650 mm | 900 mm |
| ミドルコンベア 排出口高さ |
2,800 mm | 3,600 mm | 2,950 mm | 3,600 mm |
| ファインコンベア ベルト幅 |
650 mm | 650 mm | 800 mm | 900 mm |
| ファインコンベア 排出口高さ |
2,900 mm | 3,800 mm | 3,000 mm | 3,720 mm |
| コレクトコンベア ベルト幅 |
シュート仕様 | 1,050 mm | シュート仕様 | 1,200 mm |
| 動力装置 | ||||
| 定格出力 | 42kW | 55kW | 54kW | 82kW |
| 燃料タンク容量 | 145 L | 145 L | 145 L | 336 L |
| 作動油タンク容量 | 250 L | 500 L | 250 L | 450 L |
| 機械外形寸法 及び重量 |
||||
| 稼働時 全長 | 10,550 mm | 11,500 mm | 11,630 mm | 14,230 mm |
| 全幅 | 10,420 mm | 14,100 mm | 10,380 mm | 12,580 mm |
| 全高 | 3,330 mm | 3,800 mm | 3,760 mm | 4,410 mm |
| 輸送時 全長 | 10,980 mm | 9,400 mm | 10,960 mm | 14,170 mm |
| 全幅 | 2,250 mm | 2,500 mm | 2,250 mm | 2,750 mm |
| 全高 | 2,550 mm | 3,100 mm | 2,510 mm | 3,200 mm |
| 重量 | 12.0 トン | 18.1 トン | 16.8 トン | 27.5 トン |
| 型式 | ウォーリア 1800トラック |
ウォーリア 2100トラック |
ウォーリア 2100SPALEC |
|---|---|---|---|
| タイプ | 自走式 | 自走式 | 自走式 |
| 最大投入塊寸法 | 600 mm × 600 mm | 600 mm × 600 mm | 600 mm × 600 mm |
| 走行速度 | 1.0 km/h | 1.4 km/h | 1.4 km/h |
| ホッパーサイズ （長さ × 幅） |
4.4 m × 2.7 m | 4.7 m × 2.6 m | 4.7 m × 2.6 m |
| 容量 | 6.8 m3 | 7.0 m3 | 7.0 m3 |
| スクリーン形式 | |||
| サイズ（長さ × 幅） | 1.5 m × 4.8 m （2段） |
1.5 m × 4.8 m （2段） |
1.5 m × 4.8 m （2段） |
| 上網 ボッファーデッキ 目開き |
100 mm （先端開き） |
100 mm （先端開き） |
50～100 mm （3Dトップデッキ） |
| 下網 織網 標準網 | 40 mm | 40 mm | マットタイプ 10～50 mm |
| 傾斜角 | 14°から18° | 18° | 18° |
| シュー幅 | 500 mm | 500 mm | 500 mm |
| クローラ長さ （芯々距離） |
3,250 mm | 3,840 mm | 3,840 mm |
| フィーダーコンベア幅 | 1,300 mm （エプロン） |
1,300 mm | 1,300 mm |
| オーバーサイズ コンベア ベルト幅 |
1,400 mm | 1,400 mm | 1,400 mm |
| オーバーサイズ コンベア 排出口高さ |
3,730 mm | 4,200 mm | 4,200 mm |
| ミドルコンベア ベルト幅 |
900 mm | 900 mm | 900 mm |
| ミドルコンベア 排出口高さ |
3,700 mm | 3,670 mm | 3,670 mm |
| ファインコンベア ベルト幅 |
900 mm | 900 mm | 900 mm |
| ファインコンベア 排出口高さ |
3,440 mm | 3,930 mm | 3,930 mm |
| コレクトコンベア ベルト幅 |
1,200 mm | 1,300 mm | 1,300 mm |
| 動力装置 | |||
| 定格出力 | 82 kW | 98 kW | 98 kW |
| 燃料タンク容量 | 336 L | 336 L | 336 L |
| 作動油タンク容量 | 450 L | 450 L | 450 L |
| 機械外形寸法 及び重量 |
|||
| 稼働時 全長 | 14,270 mm | 16,100 mm | 16,080 mm |
| 全幅 | 12,600 mm | 13,590 mm | 13,590 mm |
| 全高 | 4,550 mm | 4,530 mm | 4,480 mm |
| 輸送時 全長 | 15,520 mm | 15,990 mm | 15,990 mm |
| 全幅 | 2,960 mm | 3,000 mm | 3,000 mm |
| 全高 | 3,390 mm | 3,430 mm | 3,430 mm |
| 重量 | 31.5 トン | 34.8 トン | 34.3 トン |
※本仕様は改良のため予告なく変更することがあります。

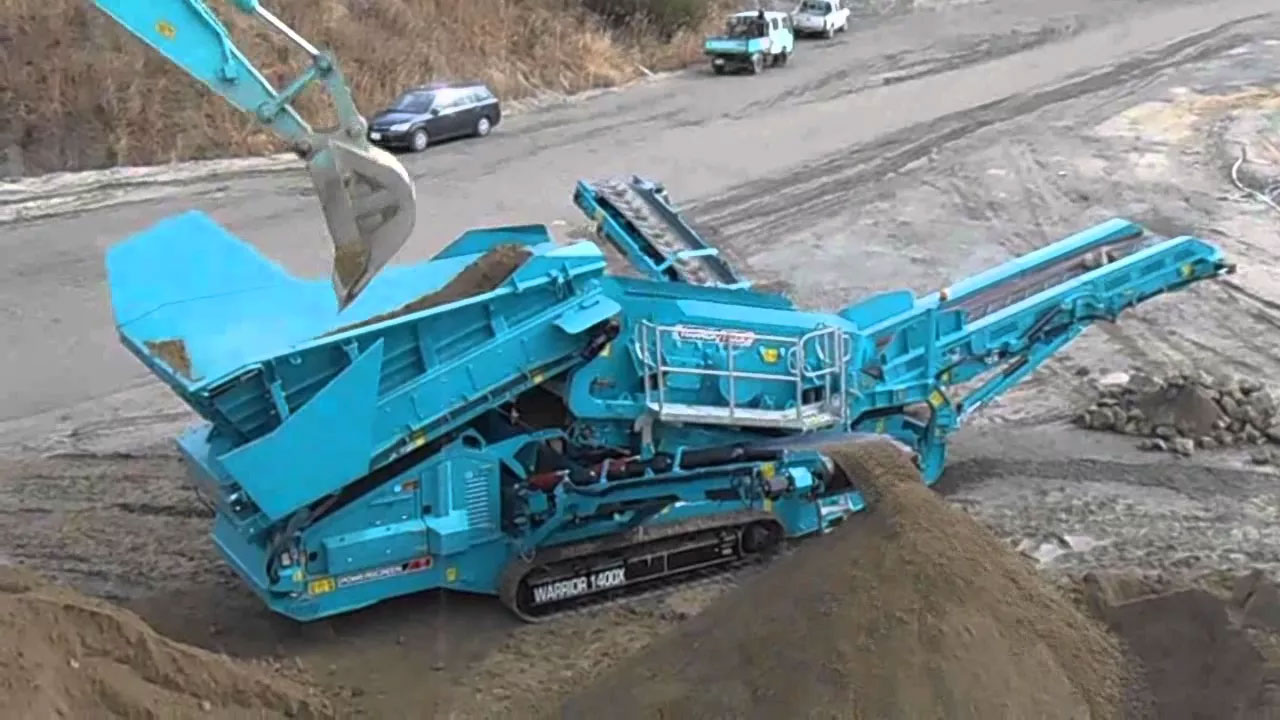

ウォーリア1400X 動画

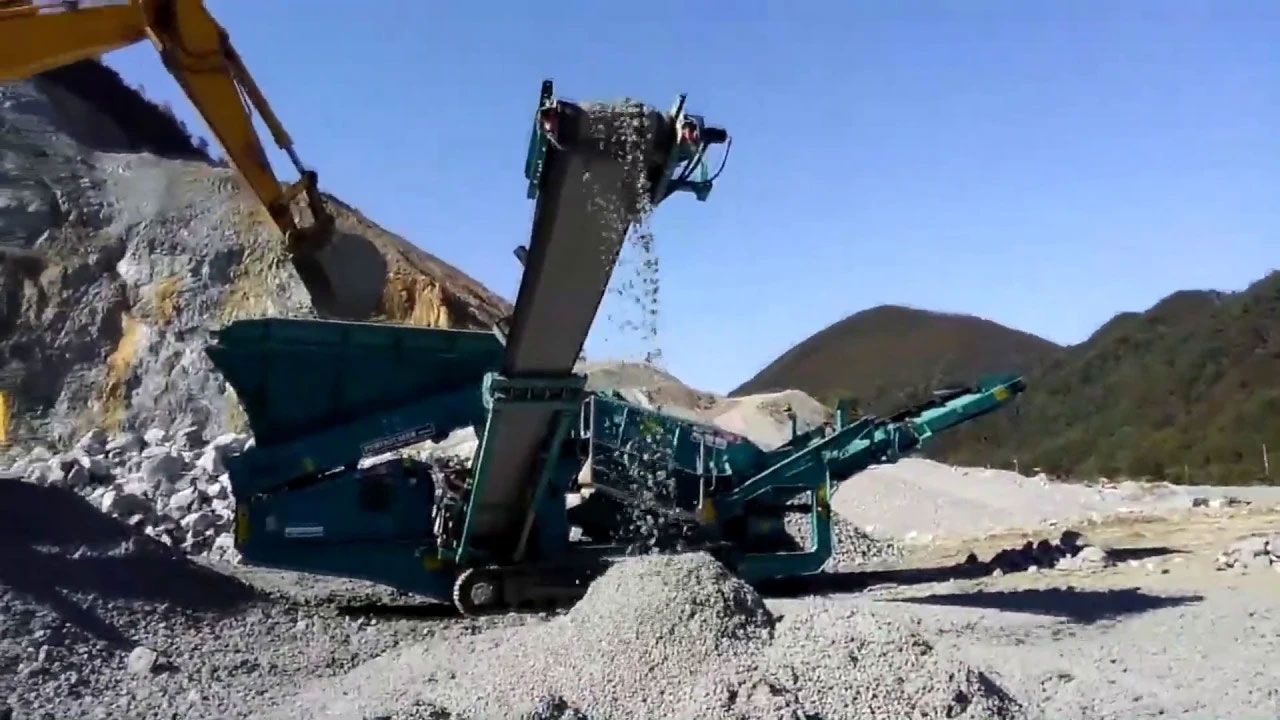

ウォーリア800 動画

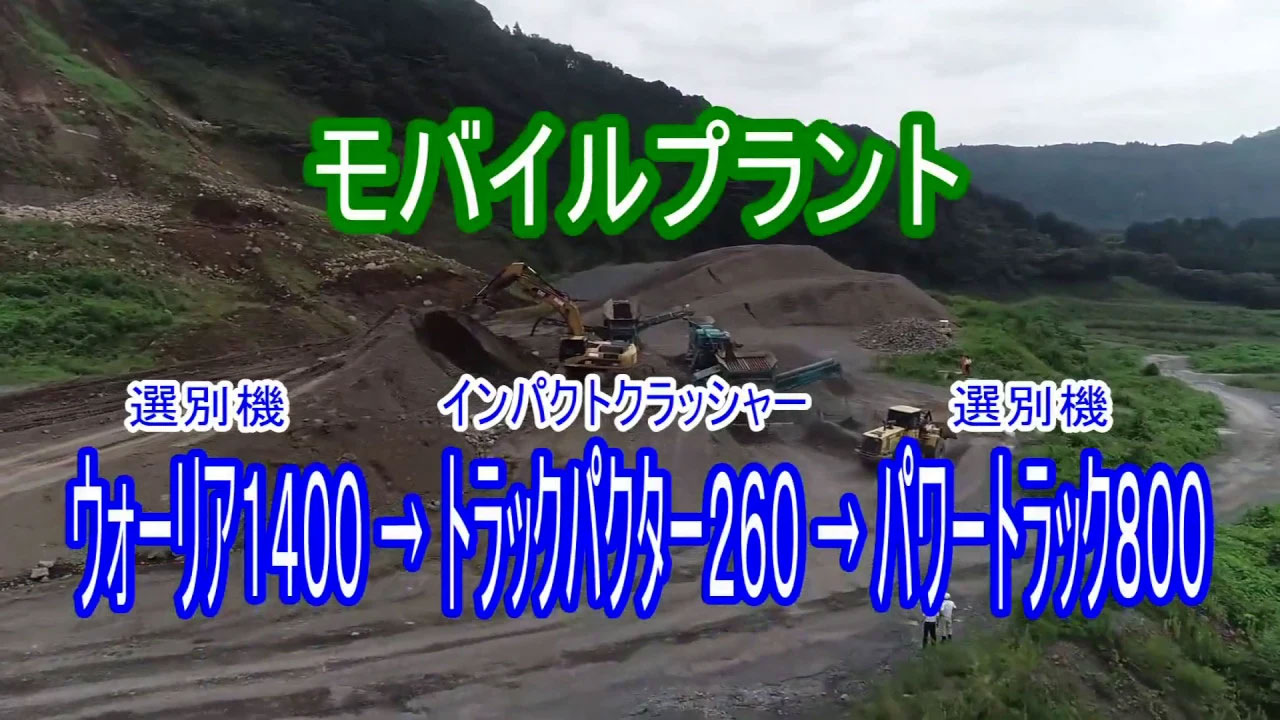

選別機とインパクトクラッシャーの自走式プラント 動画
