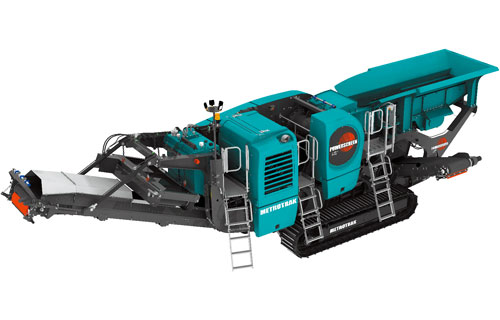

自走式ジョークラッシャーシリーズ
・メトロトラック
・プレミアトラック330
・プレミアトラック400X
原理

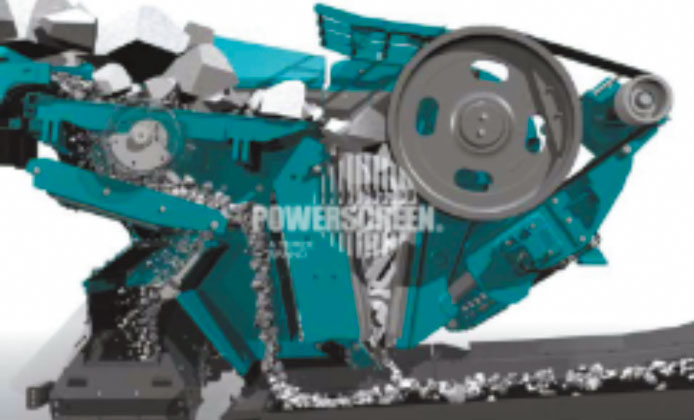

- 投入した原料を、動歯と固定歯との間で強力な力で挟み込み、圧縮破砕します。
使用用途
- 自然石の破砕処理
- コンクリートガラの破砕処理
特長
- エンジンダイレクト駆動による強力破砕!
- 自然石からコンクリートがらまでパワフルに砕く
- 第4次排ガス規制対応機種
スペック
【仕様】型式 | メトロトラック | プレミアトラック330 | プレミアトラック400X |
---|---|---|---|
最大投入塊サイズ | 480 mm × 480 mm | 480 mm × 480 mm | 560 mm × 560 mm |
処理能力目安 注1) | 80~120 トン/時 | 100~160 トン/時 | 150~240 トン/時 |
クラッシャー | |||
供給口寸法 | 900 mm × 600 mm | 1,000 mm × 600 mm | 1,100 mm × 700 mm |
排出口最小セット 注2) | 40 mm (50 mm) |
40 mm (50 mm) |
50 mm (75 mm) |
投入ホッパー | |||
幅 | 1,800 mm | 2,050 mm | 2,490 mm |
長さ | 4,000 mm | 4,460 mm | 4,940 mm |
容量 | 3.6 m3 | 5 m3 | 10 m3 |
振動フィーダー | |||
幅 | 800 mm | 900 mm | 1,060 mm |
長さ | 3,800 mm | 3,650 mm | 4,290 mm |
排出コンベア | |||
幅 | 800 mm | 900 mm | 1,000 mm |
ヘッド高さ | 2,900 mm | 3,500 mm | 3,900 mm |
備蓄容量(目安) | 39 m3 | 60 m3 | 96 m3 |
マグネット | 標準装備 | 標準装備 | 標準装備 |
エンジン | |||
型式 | CAT | CAT | SCANIA |
定格出力 | 129 kW (173 HP) |
205 kW (275 HP) |
202 kW (275 HP) |
走行部分 | |||
クローラーシュー幅 | 400 mm | 400 mm | 500 mm |
接地長 | 2,950 mm | 3,240 mm | 3,760 mm |
外形寸法及び重量 | |||
稼働時 全長 | 12,400 mm | 15,540 mm | 16,120 mm |
全幅 | 2,800 mm | 3,400 mm | 3,300 mm |
全高 | 3,200 mm | 3,670 mm | 4,130 mm |
輸送時 全長 | 12,400 mm | 15,710 mm | 16,600 mm |
全幅 | 2,400 mm | 2,600 mm | 2,800 mm |
全高 | 3,200 mm | 3,400 mm | 3,400 mm |
重量 | 28 トン | 35 トン | 47 トン |
注1)処理能力はクラッシャーセット間隔及び原料の性状・投入方法によって大きく異なります。
注2)コンクリートガラの場合のCSS数値【( )内は自然石の場合のCSS数値です】

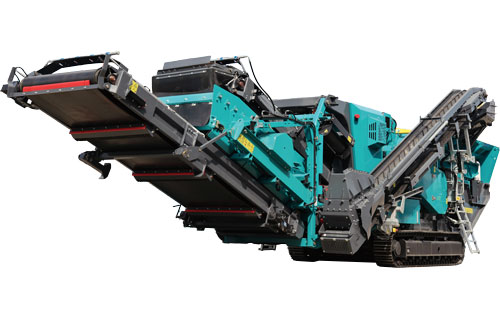

自走式インパクトクラッシャー
・トラックパクター260
・トラックパクター260SR
・トラックパクター320
・トラックパクター320SR
原理
- 投入された原料は、高速回転しているローターにより衝突板に衝突し、衝撃破砕されます。
使用用途
- 砕石工場、リサイクル工場、鉱山
アスファルト廃材、コンクリート廃材など
特長
- クラッシャー速度はPLCシステムによる可変制御、
またフィーダ速度を制御することで負荷管理にも対応しています。 - グリズリーフィーダーは、カートリッジタイプで簡易に交換可能。
スペック
【仕様】型式 | トラックパクター260 | トラックパクター260SR | トラックパクター320 | トラックパクター320SR |
---|---|---|---|---|
クラッシャー | ||||
供給口サイズ | 860 mm × 610 mm | 860 mm × 610 mm | 1,130 mm × 800 mm | 1,130 mm × 800 mm |
最大投入塊(目安) | 400 mm × 400 mm | 400 mm × 400 mm | 450 mm × 450 mm | 450 mm × 450 mm |
ローター径 × 幅 | φ 860 × 830 mm | φ 860 × 830 mm | φ 1,030 × 1,100 mm | φ 1,030 × 1,100 mm |
ローター回転数 | 700~930 rpm | 700~930 rpm | 595~735 rpm | 595~735 rpm |
ブローバー | 4 本 | 4 本 | 4 本 | 4 本 |
投入ホッパー | ||||
幅 | 2,260 mm | 2,260 mm | 2,100 mm | 2,100 mm |
長さ | 3,270 mm | 3,270 mm | 4,000 mm | 4,000 mm |
容量 | 2.3 m3 | 2.3 m3 | 6.25 m3 | 6.25 m3 |
振動フィーダー | ||||
幅 | 800 mm | 800 mm | 1,080 mm | 1,080 mm |
長さ | 3,270 mm | 3,270 mm | 4,000 mm | 4,000 mm |
平均目開 | 25 mm | 25 mm | 42 mm | 42 mm |
排出コンベア (SR スクリーン供給) |
||||
ベルト幅 | 900 mm | 900 mm | 1,000 mm | 1,000 mm |
ヘッド高さ | 3,250 mm | 3,250 mm | 3,460 mm | 3,460 mm |
備蓄容量(目安) | 63 m3 | スクリーン供給 | 76 m3 | スクリーン供給 |
磁選機 | 標準装備 | 標準装備 | 標準装備 | 標準装備 |
スクリーン | ||||
サイズ | ― | 2,440 mm × 1,200 mm | ― | 3,350 mm × 1,520 mm |
オーバーサイズコンベア | ― | 500 mm | ― | 500 m/m |
ミドルコンベア | ― | ― | ― | 500 mm (オプション) |
ファインコンベア | ― | 1,200 mm | ― | 1,400 mm |
量 | ― | 43 m3 | ― | 50 m3 |
高さ | ― | 2,850 mm | ― | 3,000 mm |
エンジン | ||||
型式 | CAT | CAT | Scania | Scania |
定格出力 | 205 kW (280 HP) |
205 kW (280 HP) |
257 kW (350 HP) |
257 kW (350 HP) |
走行部分 | ||||
クローラーシュー幅 | 400 mm | 400 mm | 400 mm | 400 mm |
接地長 | 3,720 mm | 2,950 mm | 3,240 mm | 3,840 mm |
外形寸法 | ||||
稼働時 全長 | 13,430 mm | 15,800 mm | 14,360 mm | 16,840 mm |
全幅 | 3,540 mm | 4,880 mm | 3,160 mm | 3,450 mm |
全高 | 3,425 mm | 3,860 mm | 3,850 mm | 4,700 mm |
輸送時 全長 | 13,500 mm | 14,830 mm | 14,780 mm | 17,050 mm |
全幅 | 2,500 mm | 3,000 mm | 2,570 mm | 3,100 mm |
全高 | 3,200 mm | 3,200 mm | 3,460 mm | 3,400 mm |
重量 | 25.8 トン | 34 トン | 36.6 トン | 46.6 トン |

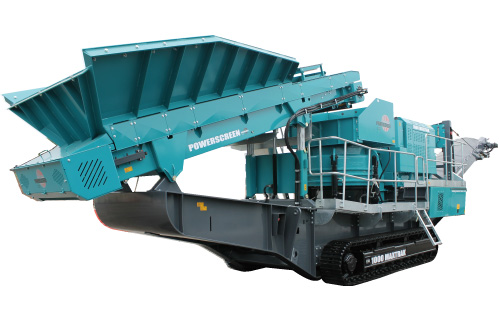

自走式コーンクラッシャー
マックストラックシリーズ
・マックストラック1000
・マックストラック1300
原 理

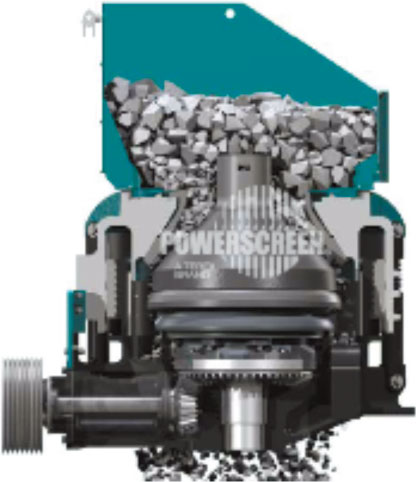

- 破砕室にある円錐状のマントルは偏心軸により回転しコンケーブの隙間が変化します。この機構により投入された岩石をすり潰すように粉砕します。
使用用途
- 岩石 砕石工場、リサイクル工場など
特長
- ダイレクトドライブによる高い燃料効率、操作コストの低減を実現。
- 破砕室内に入った異物を安全排出するための油圧リリース機構。
- 油圧セット調整やチョークフィード自動運転用レベルコントロールを装備。
スペック
【仕様】型式 | マックストラック1000 | マックストラック1300 |
---|---|---|
クラッシャー 供給口サイズ | 1,000 mm | 1,300 mm |
投入ホッパー 幅 | 3,380 mm | 2,800 mm |
排出コンベアー 幅 | 800 mm | 1,000 mm |
ヘッド高さ | 3,250 mm | 3,400 mm |
エンジン 定格出力 | 261 kW(350 HP) | 328 kW(440 HP) |
稼動時 全長 | 14,500 mm | 15,500 mm |
全幅 | 2,800 mm | 3,850 mm |
全高 | 4,100 mm | 4,700 mm |
輸送時 全長 | 14,500 mm | 15,350 mm |
全幅 | 2,800 mm | 3,000 mm |
全高 | 3,450 mm | 3,850 mm |
重量 | 31.8 トン | 48 トン |

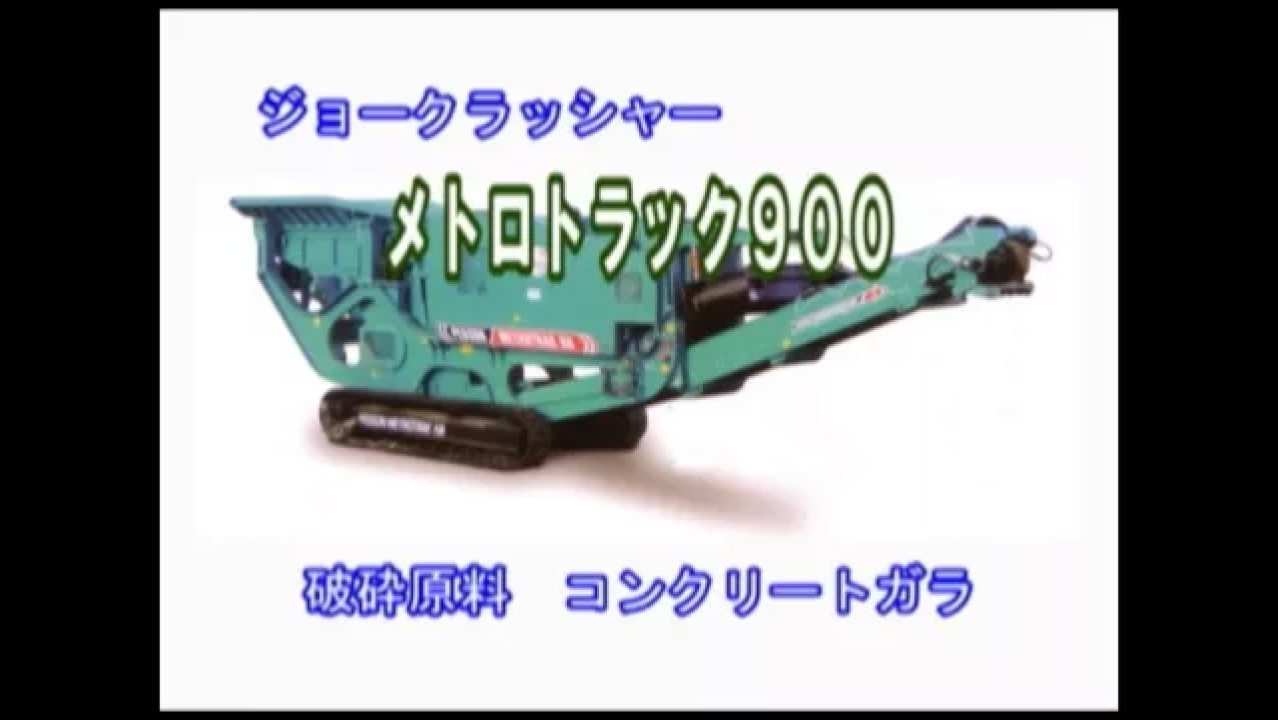

メトロトラック900 動画

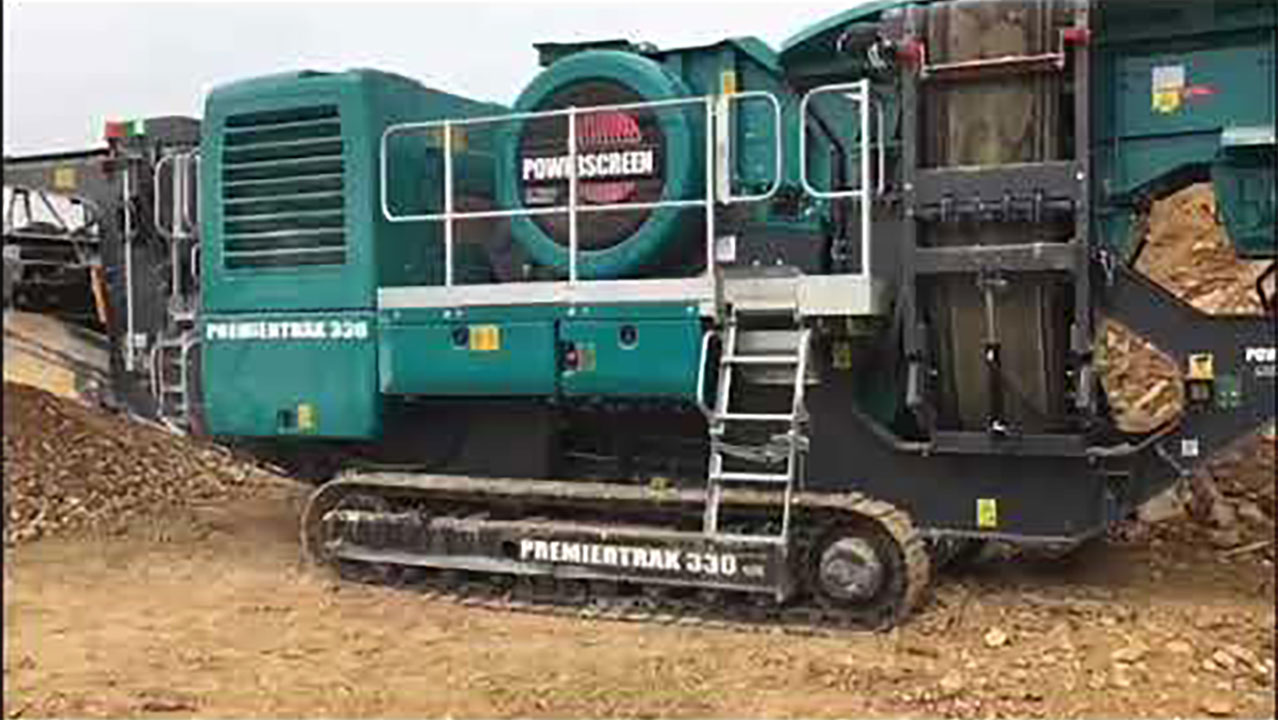

プレミアトラック330 動画

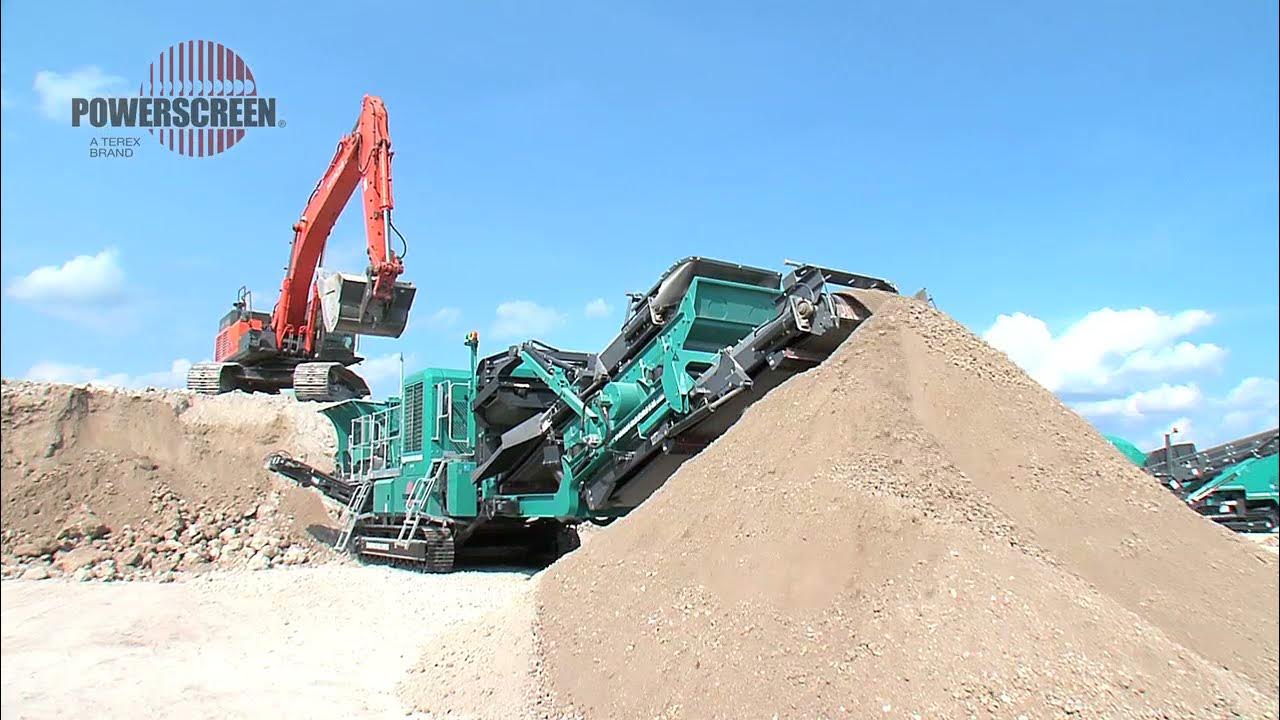

トラックパクター260SR(イメージ) 動画

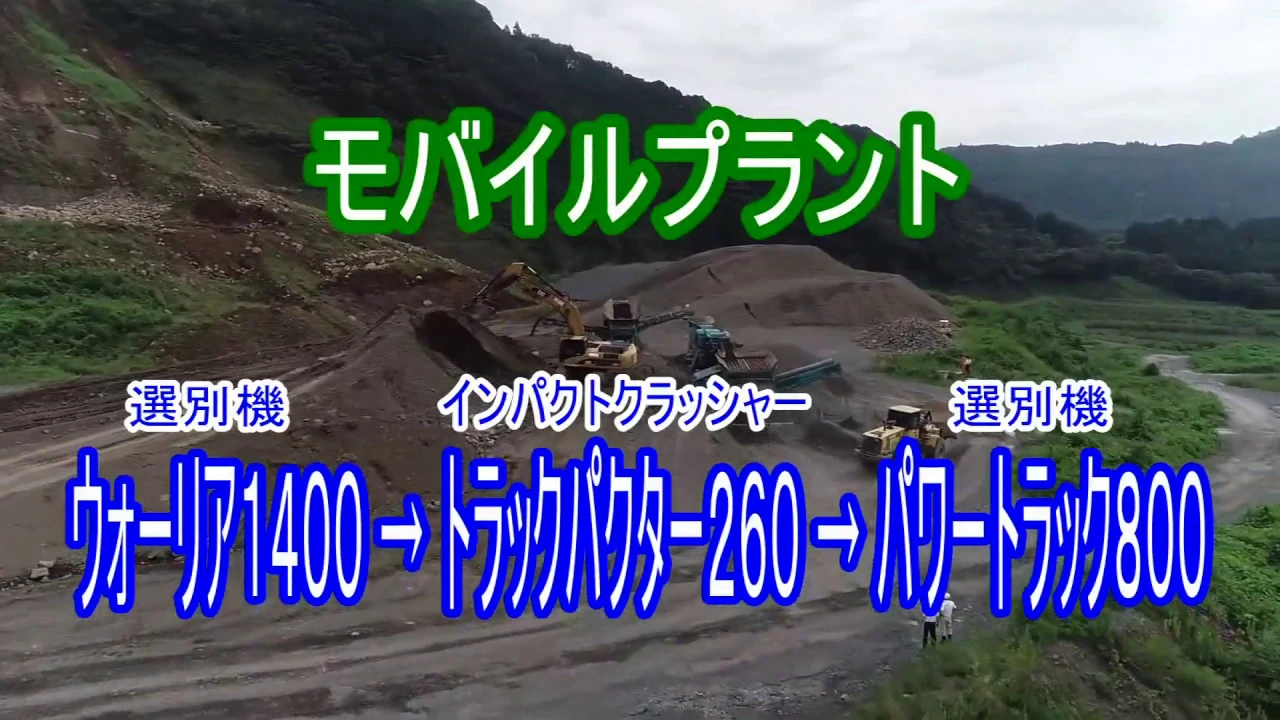

選別機とインパクトクラッシャーの自走式プラント 動画
