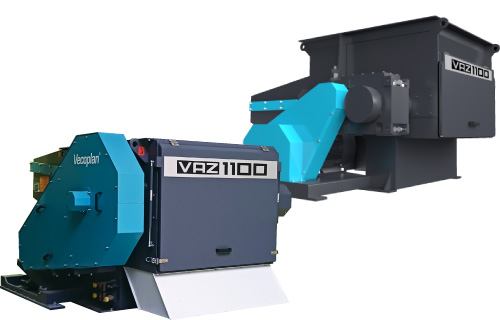

VAZシリーズ
・NextOneシュレッダー
(ハイトルクモータータイプ)
特長
トルクモーターを破砕ローター軸に直接取り付けた1軸シュレッダーです。トルクモーターと特殊制御装置の組み合わせにより、従来の誘導モータータイプに比べ、処理能力、省電力性を大幅に向上させました。
- 可変速仕様
破砕原料の性状や製品サイズに合わせて、破砕ローターの回転速度が調整できます。(0~MAX340回転/分 *機種により調整できる回転数の領域が異なります) - 幅広い速度範囲で高トルクを発揮
低速回転でも高速回転でも、破砕ローターをまわすトルクは一定です。 - 素早い正逆転性能
正逆転動作への反応時間は約2秒~3秒と従来機の6分の1の速さです。 - 起動時の電流値が小さく、受電設備コストを削減
起動時に必要な電流値は、従来機の約50%です。 - 少ない部品点数
減速機、流体継ぎ手、Vベルトを必要としないシャフト直結駆動方式です。
部品交換や点検作業が低減できます。
主な破砕可能原料
- プラスチック
- ビニール
- 複合材
- 紙
- 木材
スペック
型式 | モーター 出力 kW |
破砕刃 | ローターサイズ | 投入口 長さ × 幅 mm |
寸法 | 重量 トン |
||||
---|---|---|---|---|---|---|---|---|---|---|
サイズ mm |
個数 | 径 mm |
幅 mm |
長さ mm |
幅 mm |
高さ mm |
||||
VAZ1300M-T | 75 | ■40 ■60 |
35,60 20 |
370 | 1,305 | 1,470 × 1,305 | 3,191 | 2,400 | 1,500 | 5.0 |
VAZ1600M-T | 75,110 | ■40 ■60 |
42,72 24 |
370 | 1,600 | 2,035 × 1,600 | 4,310 | 2,876 | 1,592 | 7.2 |
VAZ1800-T | 110,134 | ■40 ■60 |
84 56,28 |
495 | 1,800 | 2,090 × 1,810 | 4,740 | 3,250 | 1,800 | 9.3 |
VAZ2000M-T | 134,203 | ■40 ■60 ■80 |
138 62 48 |
640 | 1,984 | 2,360 × 2,000 | 4,613 | 3,594 | 2,375 | 18.5 |
VAZ2500M-T | 134,203 | ■40 ■60 ■80 |
171 76 60 |
640 | 2,484 | 2,360 × 2,500 | 4,880 | 4,170 | 2,600 | 21.0 |

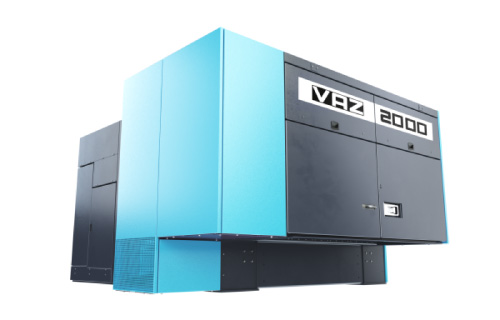

VAZシリーズ
・NextOneシュレッダー
(標準モータータイプ)
特長
木材、紙、プラスチック、繊維、梱包材など、幅広い原料を破砕できる万能シュレッダー。減容処理や2次破砕用原料の生産(1次破砕)、焼却・再資源化目的の破砕に最適です。
- ムダ無くスムーズに破砕できる「PLC制御」
破砕状況に応じて、プッシャーが破砕原料をローターに押しつける動作を自動的に調整します。 - 破砕ローター
ローター自動反転機能を標準装備。
固定刃と回転刃の隙間が小さく、消費電力が少ない構造です。
ローターの被表面積が広く、摩擦によるローターの発熱を制御します。 - 安全装置
金属など破砕不能原料を噛みこんだ場合には、機械保護のため、遮断スイッチが作動して、駆動モーターの電源を停止させます。 - 経済性
破砕刃は、4面使用できますので、ランニングコストが削減できます。 - 目詰まり防止
スクリーンと破砕刃の先端との隙間が小さく目詰まりが少ない構造です。
主な破砕可能原料
- プラスチック
- ビニール
- 複合材
- 紙
- 木材

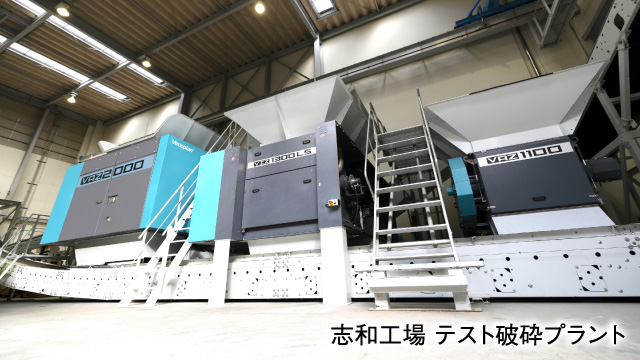

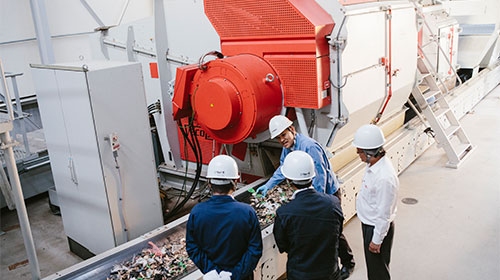

納入事例
スペック
No. | 型式 | モーター 出力 kW |
破砕刃 | ローターサイズ | 投入口 長さ × 幅 mm |
寸法 | 重量 トン |
||||
---|---|---|---|---|---|---|---|---|---|---|---|
サイズ mm |
個数 | 径 mm |
幅 mm |
長さ mm |
幅 mm |
高さ mm |
|||||
1 | VAZ800XL | 22 | ■40 | 20 | 370 | 800 | 1,130 × 800 | 2,370 | 1,376 | 1,090 | 1.6 |
2 | VAZ1100XL-XR | 30,37 | ■40 | 48 | 370 | 1,075 | 1,300 × 1,075 | 2,683 | 1,943 | 1,100 | 2.4 |
3 | VAZ1300M | 37,45, 55,75 |
■40 ■60 |
35,60 20 |
370 | 1,305 | 1,470 × 1,305 | 3,191 | 2,361 | 1,500 | 5.5 |
4 | VAZ1600M | 45,55, 75,90 |
■40 ■60 |
42,72 25 |
370 | 1,600 | 2,035 × 1,600 | 4,310 | 2,876 | 1,592 | 8.8 |
5 | VAZ1800 | 110 | ■40 ■60 |
84 28,56 |
495 | 1,800 | 2,090 × 1,810 | 4,493 | 3,133 | 1,800 | 10.3 |
6 | VAZ2000M | 132,200 | ■60 ■80 |
62 48 |
640 | 1,984 | 2,360 × 2,000 | 4,880 | 3,780 | 2,600 | 18.0 |
7 | VAZ2500M | 200 | ■60 ■80 |
76 60 |
640 | 2,484 | 2,360 × 2,500 | 4,880 | 4,270 | 2,600 | 21.0 |

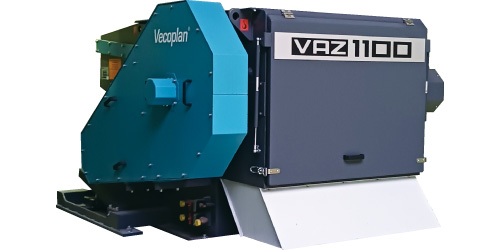

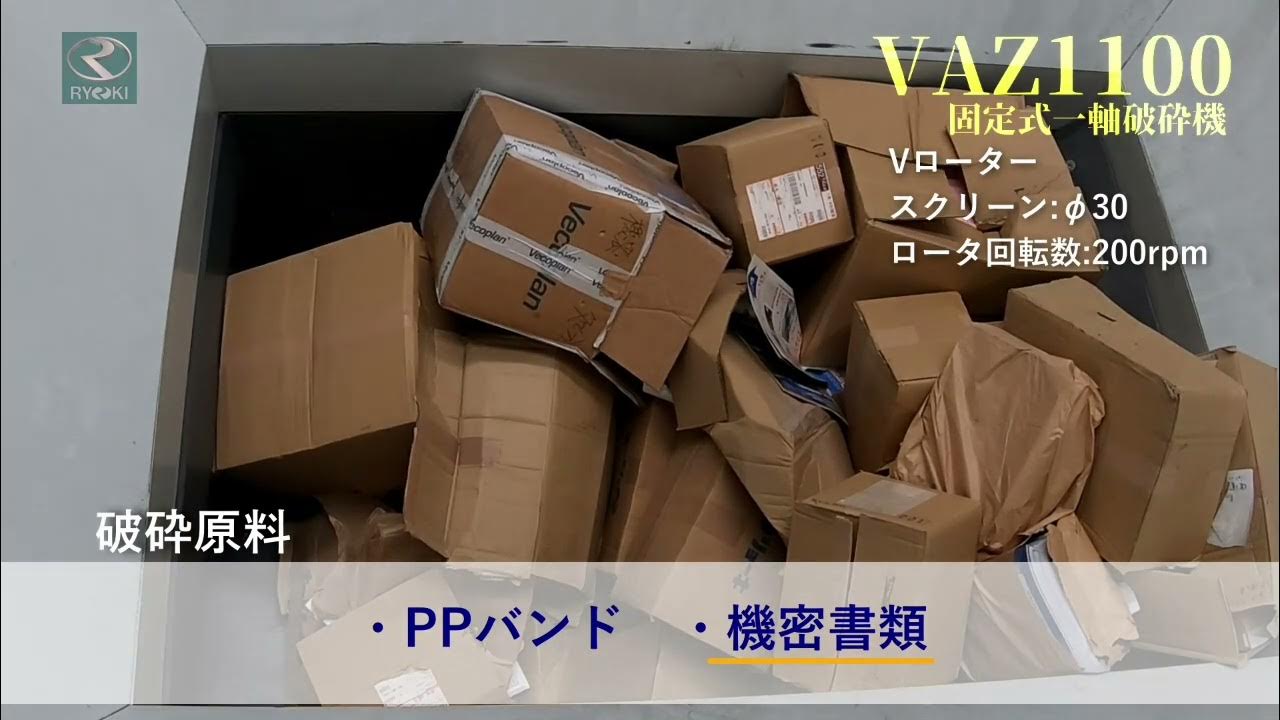

VAZ1100 動画

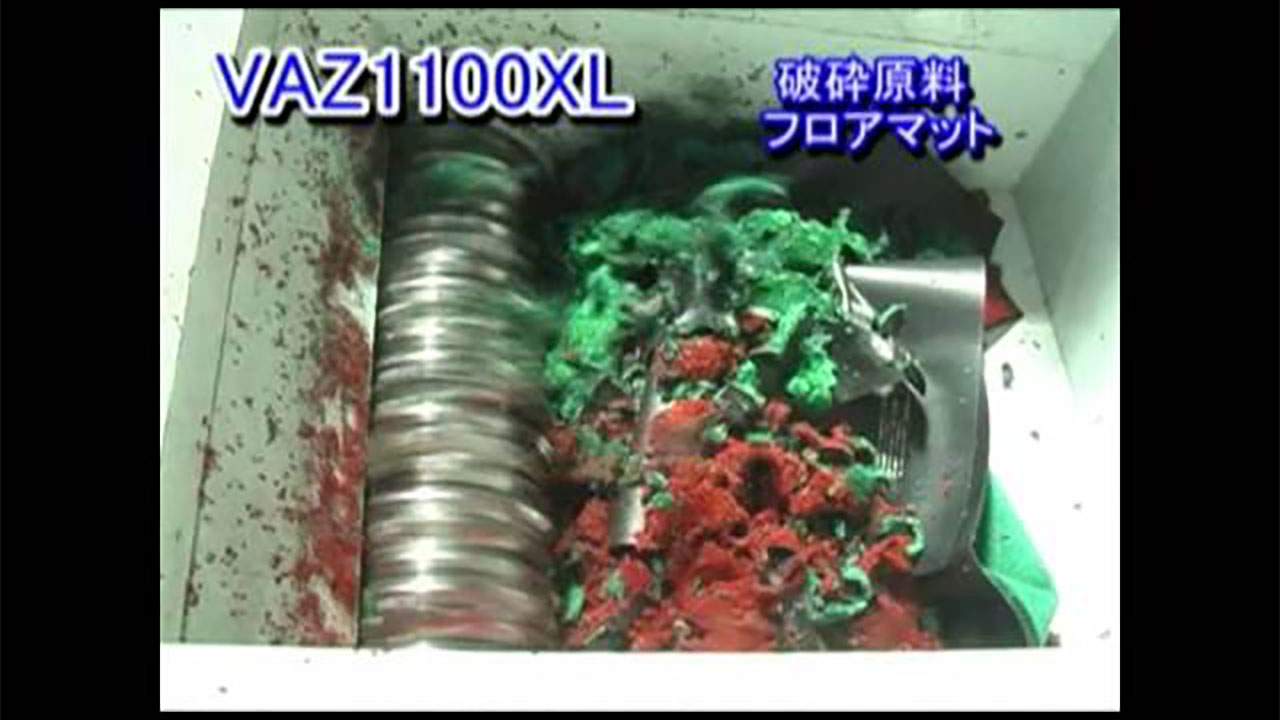

VAZ1100XL 動画

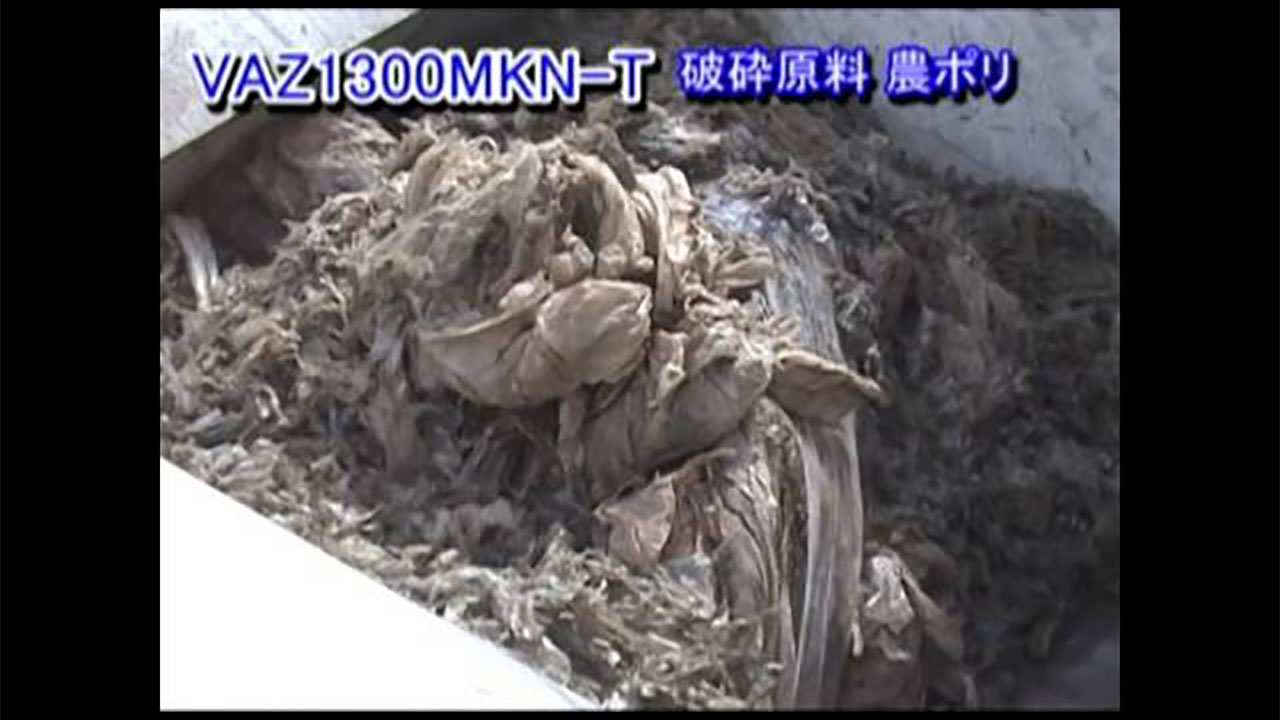

VAZ1300MKN-T 動画

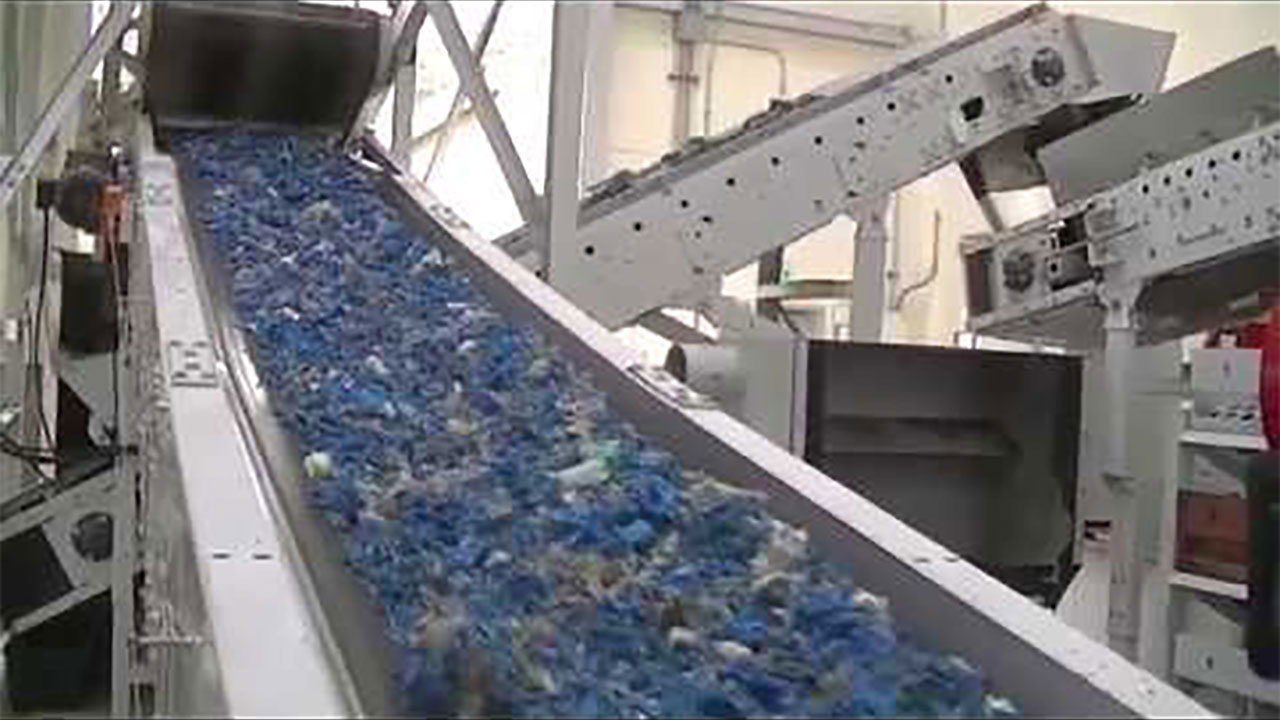

VAZ2000 動画

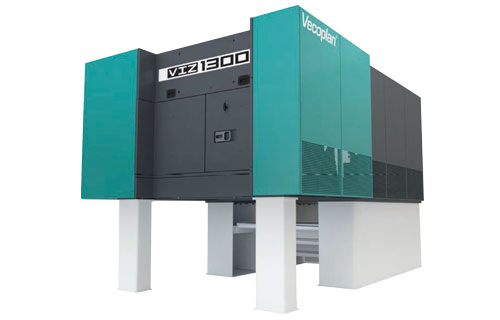

VIZシュレッダー
特長
VAZの省電力性能を引き継ぎ、破砕トルク向上と破砕される原料と相性の良いローターを選定することで処理能力を向上させました。特に再資源化目的の破砕に威力を発揮します。
- 駆動ドライブ
ESC仕様、トルクモーター仕様の2つから選択できます。 - 高い生産性
大径ローターとHighプッシャーの組み合わせにより、原料の噛み込み性能を向上させ、破砕効率を大幅に向上させます。 - 破砕ローター
原料・用途に応じてWローター、Vローター、Uローターの3つのタイプから選択できます。 - ダイレクトドライブ
減速機、流体継ぎ手、プロペラシャフトを必要としない構造は、モーターから破砕刃へ直接動力を伝えます。 - 低騒音/不具合回避
動力部を覆うカバーを装備することで、機械や電化製品などの稼働音を低減します。ほこりの堆積によるトラブルも回避します。
主な破砕可能原料
- プラスチック
- ビニール
- 複合材
- 紙
- 木材
スペック
型式 | VIZ1300S | VIZ1300S-T | VIZ1300 | VIZ1300-T | |
---|---|---|---|---|---|
ESC | トルクモーター | ESC | トルクモーター | ||
モーター出力 | 75,90 kW | 111,134 kW | 75,90 kW | 111,134 kW | |
破砕刃 | |||||
個数 | Uローター | 40 m/m:72 枚(2条) | |||
Wローター | 23 m/m:135 枚(3条) 40 m/m:81 枚(3条) |
||||
Vローター | 40 m/m:87 枚(3条) | ||||
ローターサイズ | |||||
径 | 495 mm | ||||
長さ | 1,245 mm | ||||
投入口 | |||||
長さ × 幅 | 1,255 mm × 1,255 mm | 1,850 mm × 1,255 mm | |||
機械外形寸法及び重量 | |||||
長さ | 2,845 mm | 4,080 mm | |||
幅 | 2,520 mm | 2,995 mm | 2,520 mm | 2,995 mm | |
高さ | 1,350 mm | 1,600 mm | |||
重量 | 7.2 トン | 9.5 トン |
型式 | VIZ1700 | VIZ1700-T | |
---|---|---|---|
ESC | トルクモーター | ||
モーター出力 | 132,160 kW | 111,134,203 kW | |
破砕刃 | |||
個数 | Uローター | 40 m/m:96 枚(2条) | |
Wローター | 23 m/m:180 枚(3条) 40 m/m:108 枚(3条) |
||
Vローター | 40 m/m:114 枚(3条) | ||
ローターサイズ | |||
径 | 495 mm | ||
長さ | 1,660 mm | ||
投入口 | |||
長さ × 幅 | 1,850 mm × 1,670 mm | ||
機械外形寸法及び重量 | |||
長さ | 4,080 mm | ||
幅 | 2,980 mm | 3,430 mm | |
高さ | 1,600 mm | ||
重量 | 12.3 トン |

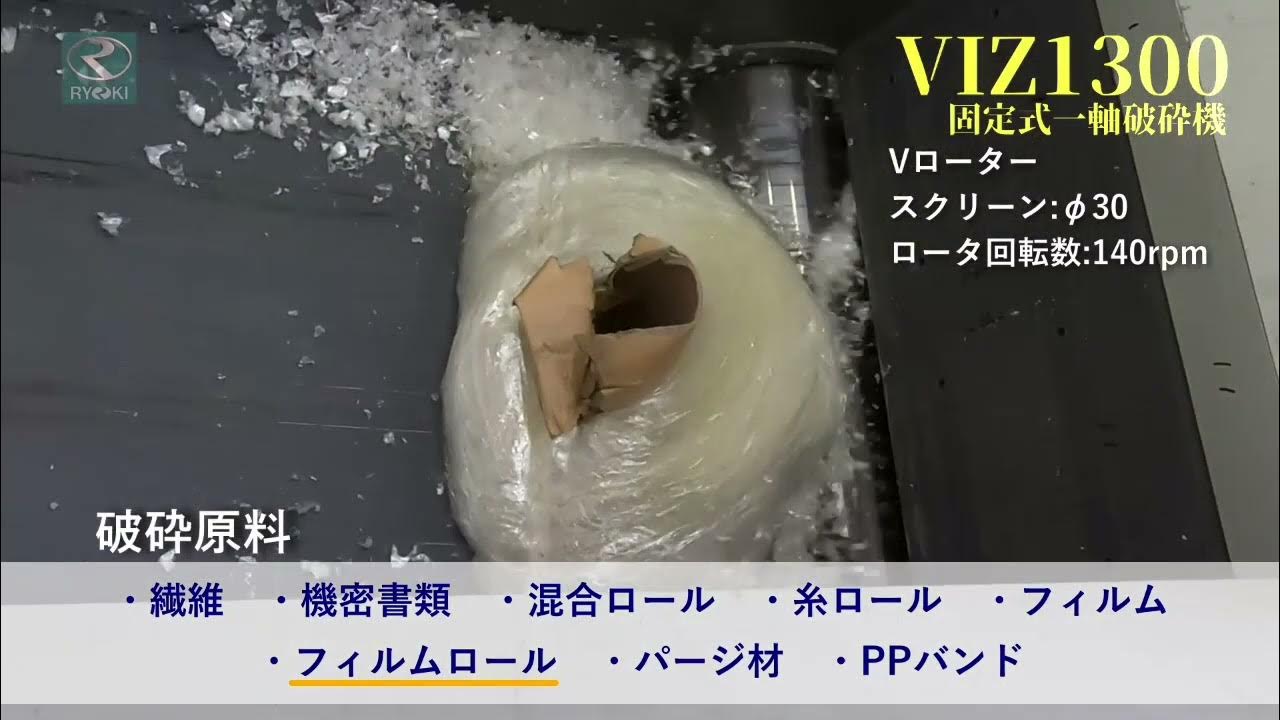

VIZ1300 動画
